丹諾高清會議攝像機Ypbpr色差分量接口剖析
新聞資訊
NEWS
公司新聞


丹諾高清會議攝像機Ypbpr色差分量接口剖析

作者:丹諾來源:丹諾 發布時間:2018-04-20

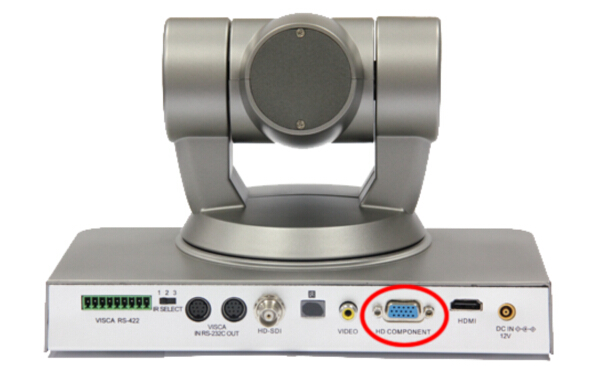

丹諾高清會議攝像機DN-HDC19尾版如圖紅圈所示藍色的接口就是Ypbpr色差分量接口:

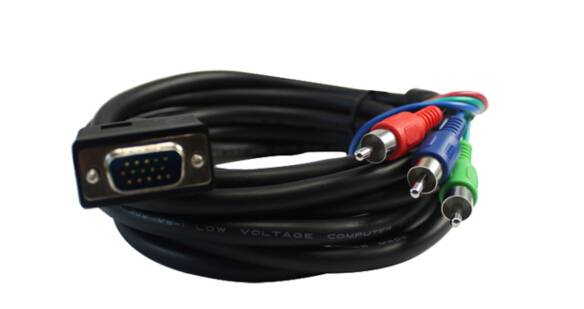

下圖是丹諾電子標配的色差分量線,一端和VGA接口外觀是一樣,為15針D型頭,但不要誤以為就是VGA接口,其傳輸信號色差分量,并非VGA接口所用的RGB信號!

會議攝像機Ypbpr色差分量接口簡短說明
        會議攝像機Ypbpr色差接口屬于高清模擬接口,支持傳送480i/480p/576p/720p/1080i/1080p等格式的視頻信號,但其本身不能傳輸音頻信號。(注明:普清的CRT電視機并沒有提供色差分量的輸入接口),相比過去的AV和S端子,色差是將信號分為紅、綠、藍三種基色傳輸的。這類色差分量(Component)接口可在高清液晶電視上找到,標識為YPbPr和YCbCr兩種,前者表示逐行掃描色差輸出,后者表示隔行掃描,有的電視上如果只標有YCbCr,則表示該電視只支持隔行掃描,如果標有YPbPr,則表示支持逐行和隔行兩種。

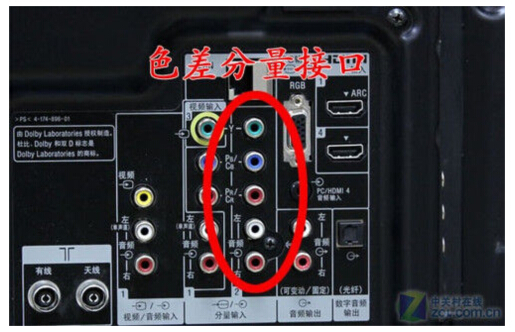

                                                                                                       圖2
        圖2中一白一紅兩個接口,那是音頻接口,因為會議攝像機不支持音頻傳輸,所以不需接這兩個接口
         一般利用3根信號線分別傳輸亮色(以Y標注)和兩路色差信號(藍色和紅色去掉亮度信號后的色彩差異信號,分別標為Pb和Pr,或者Cb和Cr),在線的接頭處分別用綠色、藍色、紅色進行區別。這三條線如果相互插錯了,可能會顯示不出畫面,或者顯示出奇怪的色彩。

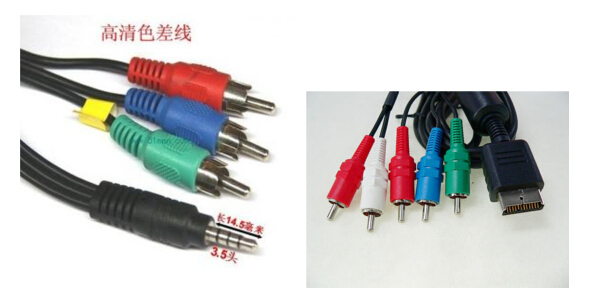

        色采分量線根據所使用的不同設備也會有所不同,有的線兩端都為紅、綠、藍三色蓮花頭,有的一端為四線耳機插頭,另一端為三色蓮花頭,但線的一端至少都會有一組紅、綠、藍的三色蓮花頭,而我們的高清攝像機使用的色差分量線就是一端類似于VGA的藍色接頭,一端為紅綠藍的三色蓮花頭,如圖3所示為各類色差分量線.
   .
